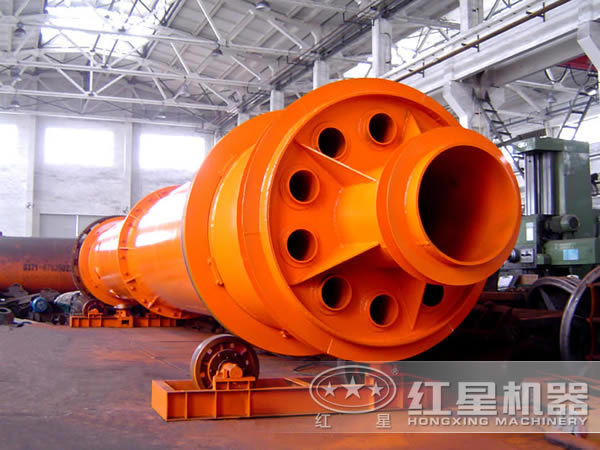

间接传热粘土烘干机简介

间接传热粘土烘干机是主要针对粘土、脱硫石膏及粘性比较强的物料，是球盟会官网入口专门设计研制的粘土烘干机，该烘干机是在原有的机型基础上改进而成的，可对干混砂浆、黄沙、水泥厂矿渣、粘土、煤矸石、混合料等原料的烘干，广泛的用于建材、化工、铸造等行业。

球盟会间接传热烘干机，热空气从周边通气孔通过，不会影响到内部的物料，适用用于物料容易和热空气发生反应的物料对粘土石膏都有很好的烘干效果。

间接传热粘土烘干机烘干脱硫石膏

间接传热粘土烘干机烘干脱硫石膏的处理工艺:将较易脱出的游离水与难于脱出的结晶水分置在两台设备中进行，使其更具合理性，也便于产品结构调整和质量控制。该装置可以生产干二水石膏（水泥缓凝剂用）、超优等品β 石膏。

脱硫石膏在进入多层滚筒的内层，实现顺流烘干，脱硫石膏在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动到内层的另一端进入中层，进行逆流烘干。 物料行到中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒；

没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此达到干燥效果，完成干燥过程。

脱硫烘干机的烘干特点

1) 用1.0MPa以下的蒸汽作为热源即可满足脱硫石膏烘干要求。

2) 单位体积设备的传热面积大，设备结构紧凑，装置占地面积小。

3) 热量利用率高，每吨β石膏粉的蒸汽耗量不超过1t。

4) 设有余热回收再利用装置，降低系统能耗。

5) 自主研发的石膏卸料器和石膏烘干机，它不仅填补了国内空白、还达到了国外同类产品的水平，确保系统稳定运行。

间接传热粘土烘干机规格参数

规格（m） （直径×长度）	筒体容积 （m³）	生产能力 （t/h）	安装斜度 （%）	最高进气温度 （℃）	主电动机 （kw）	总重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

间接传热烘干机

筒径×筒长   项目	外筒内径（mm）	内筒内径（mm）	筒体长度（m）	筒体容积（m³）	筒体斜度	扬料板型式	最高进气温度（℃）	外形尺寸（m）
Φ1.5×15m	1500	500	15	20.27	3-5%	升举式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升举式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升举式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
